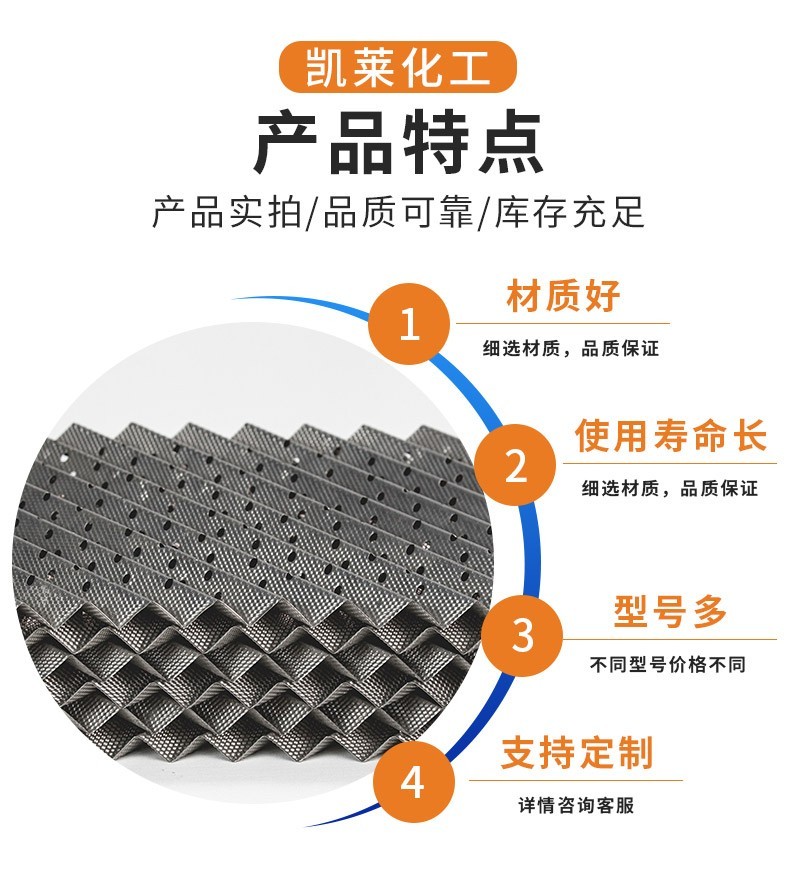

厂家定制 塔内过滤波纹填料 散堆填料 不锈钢孔板波纹填料 金属孔板波纹填料
  • 品牌:江西凯莱
  • 货号:不锈钢孔板波纹填料
  • 价格: ¥2501/件
  • 发布日期: 2021-12-08
  • 更新日期: 2023-09-28

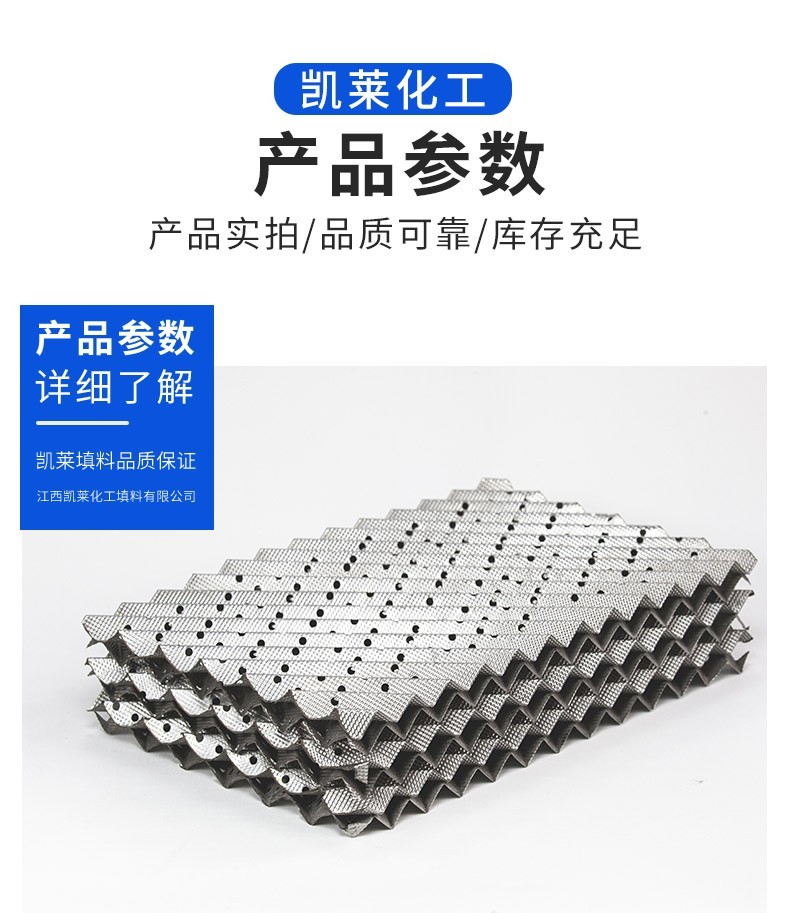

产品详请
外型尺寸 250Y
品牌 江西凯莱
货号 不锈钢孔板波纹填料
用途 填料塔
材质 金属
型号 KL-021
制造商 江西凯莱
密度 0.62g/cm3
执行质量标准 国标
厂商 江西凯莱
是否进口

填料塔的内件结构介绍:

填料塔的内件主要有填料支承装置、填料压紧装置、液体分布装置、液体搜集再分布装置等。合理地选择和设计塔内件,对保证填料塔的正常操作的传质性能十分重要。

1.填料支承装置填料支承装置的作用是支承塔内的填料,常用的填料支承装置有如图片3-14所示的栅板型、孔管型、驼峰型等。支承装置的选择,主要的依据是塔径、填料种类及型号、塔体及填料的材质、气液流率等。

2.填料压紧装置填料上方安装压紧装置可防止在气流的作用下填料床层发作松动和跳动。填料压紧装置分为填料压板和床层限制板两大类。

3.液体分布装置液体分布装置的种类多样,有喷头式、盘式、管式、槽式及槽盘式等。

4.液体搜集及再分布装置液体沿填料层向下活动时,有倾向塔壁活动的现象,这种现象称为壁流。壁流将招致填料层内气液分布不均,使传质效率降落。为减小壁流现象,可间隔一定高度在填料层内设置液体再分布装置。简单的液体再分布装置为截锥式再分布器。截锥式再分布器结构简单,安装便当,但它只起到将壁流向中心汇集的作用,无液体再分布的功用,普通用于直径小于0.6m的塔中。在通常情况下,普通将液体搜集器及液体分布器同时运用,构成液体搜集及再分布装置。液体搜集器的作用是将上层填料流下的液体搜集,然后送至液体分布器中止液体再分布。常用的液体搜集器为斜板式液体搜集器。前已述及,槽盘式液体分布器兼有集液和分液的功用,故槽盘式液体分布器是 的液体搜集及再分布装置。

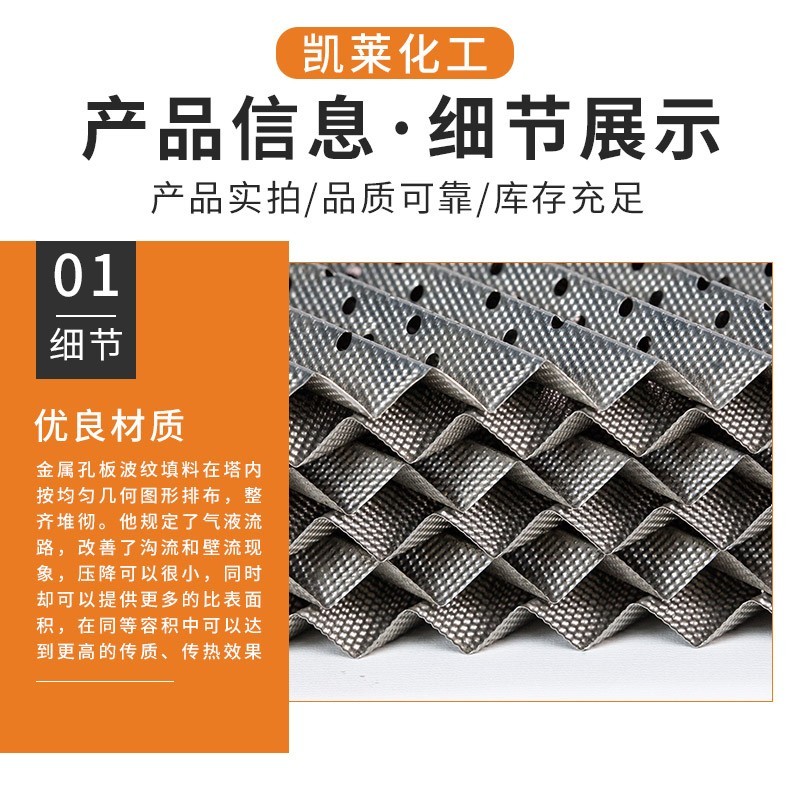

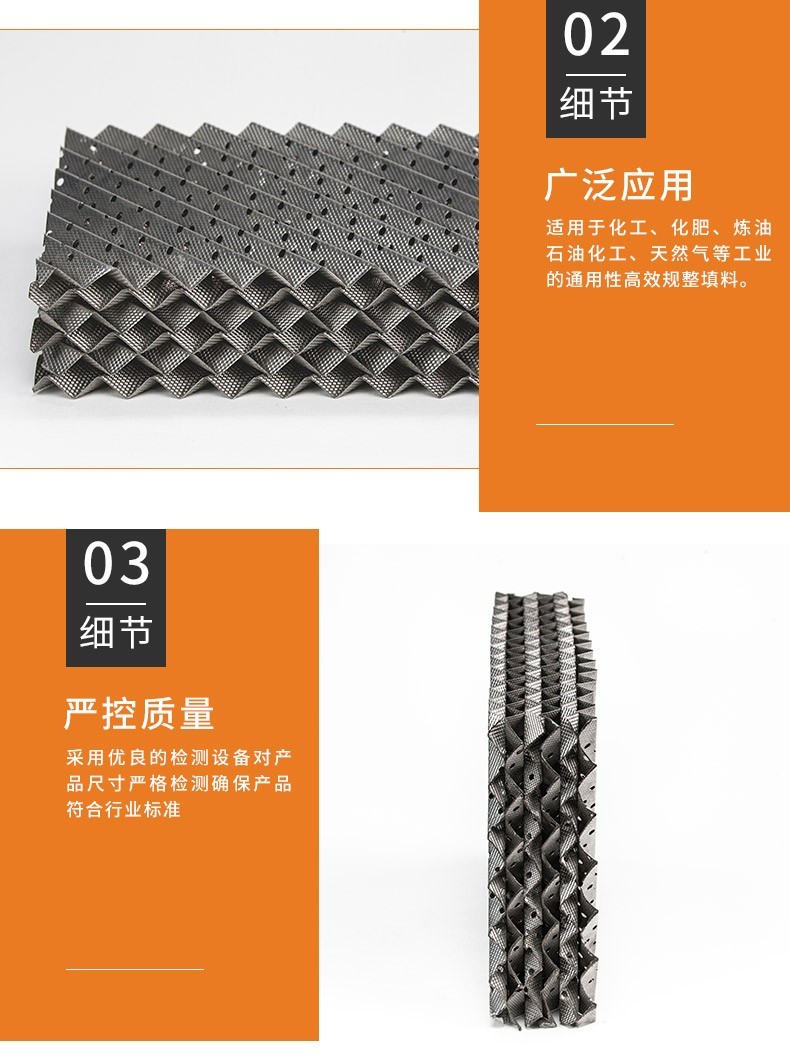

凯莱金属规整填料材质包括碳钢及不锈钢等。由于其加工壁薄、孔隙率大、通量大、阻力小、又耐热、耐腐蚀、分离效果好,特别适用于真空精蒸馏塔,处理热敏性、易分解、易聚合、易结碳的物料。

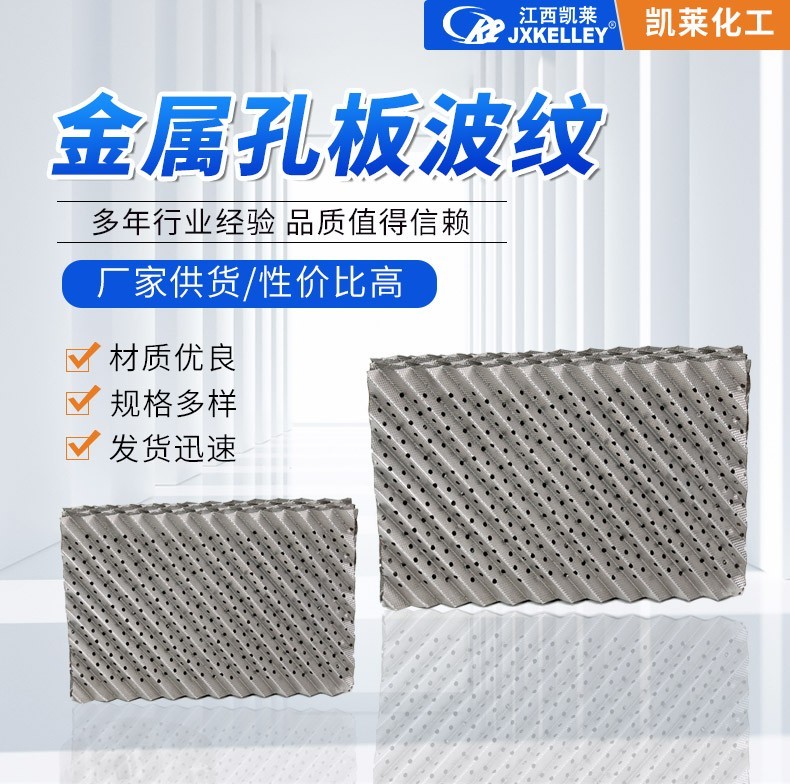

金属规整填料有孔板波纹填料、板网波纹填料、刺孔板波纹填料、丝网波纹填料及环形波纹填料等
